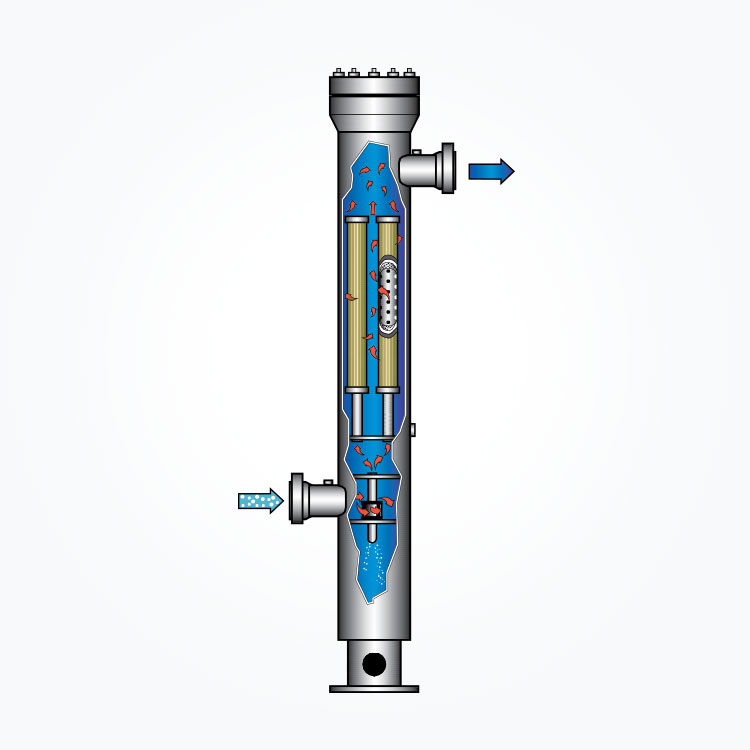

جداکننده ترکیبی عمودی با عنصر فیلتر همبستگی با راندمان بالا

هنگامی که گاز حاوی غبار و جامد وارد قسمت جداگانه اصلی ظرف می شود ، ذرات مایع و فروخته شده در معرض نیروی گریز از مرکز قرار می گیرند.

• (الف) گاز کثیف از دو مکان وارد لوله سیکلون مماس می شود.

• (ب) پوسته لوله گاز را به حالت جریان سیکلونیک مجبور می کند.

• ج) ذرات جامد و مایع به سمت پایین در امتداد دیواره لوله سیکلون تخلیه می شوند و در پایین جمع می شوند.

• (د) گاز تمیز به سمت پایین ، سپس به سمت بالا از طریق محوطه مرکزی جریان می یابد و از بالا خارج می شود

در برنامه هایی که ذرات جامد عاملی نیستند ، از جداکننده تیغه مه به عنوان جداکننده اصلی استفاده می شود.

• (الف) گاز آلوده که وارد واحد تیغه می شود مستقیماً وارد کانال های عمودی مجاور می شود و هر کانال باعث می شود که گاز به سرعت و چندین بار در جهت تغییر کند.

• (ب) نیروی اینرسی که با تغییر سریع جهت ایجاد می شود باعث می شود که قطرات در دیواره تیغه نیرو اعمال شود.

• ج) گرانش ، تنش سطح و حرکت حرکت برای ادغام مایع در کیسه تیغه.

• (د) گاز تمیز از دم تخلیه می شود

• (ه) کیسه برگ.

عناصر ادغام

بخش جدایی نهایی شامل چندین عنصر همبستگی با راندمان بالا است.
